特色

在网版上施予ㄧ定的重量/下压力，所产生的微小位移量/刻度值，透过数位式仪器将位移量进行精密检测，读取网版张力测定值。

此系列产品针对网版张力的强弱或不均等物理现象，研发出mm 及N/cm 两种量测模式服务3C产品制造业，提升PCB 及FPC 印刷电路板的制作品质。

左图右文表

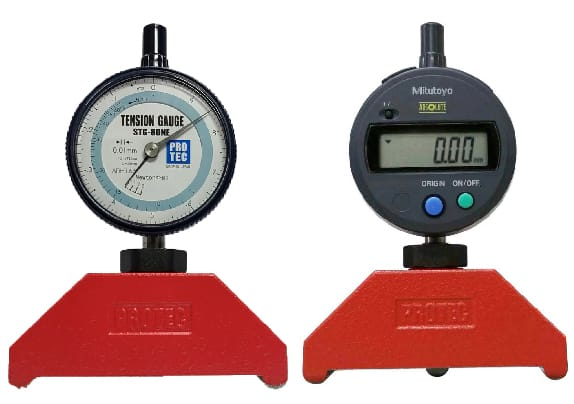

1. STG-80D 网版张力计: 透过数位式仪器将位移量进行精密检测，读取网版张力测定值。

2. STG-80D 网版张力计: 机身结构采圆盘式握持法，置放时可提供适当的下压力，在不伤及网板材质结构的同时获得稳定精确的张力值。

3. STG-80D 网版张力计: 圆锥式升降测头可稳定网板的量测区域，有效排除网框经纬线编制时的强弱或不均等物理现象。

规格

型号

STG-80D

适用对象 HIC ( 混合式积体电路)行业及SMT 制程

测试值 数字

测试范围 0 ~ 3 mm

解析度 0.01 mm

测定力 240 gf
