日本进口 TEAC 压缩称重传感器 TC-KR（T）-G
产品型号：TC-KR（T）-G
产品品牌：日本TEAC
产品简介：
结构极其简单，易于操作和维护。
可广泛应用于螺栓拉伸器、压模设备等。
旧型号TC-KR：基本规格与前代型号相同，但增加了TEDS功能，并符合环保要求（RoHS10）。
我们正在逐步将我们的电缆转换为机器人电缆（当前产品是通用电缆）。
日本进口 TEAC 压缩称重传感器 TC-KR（T）-G

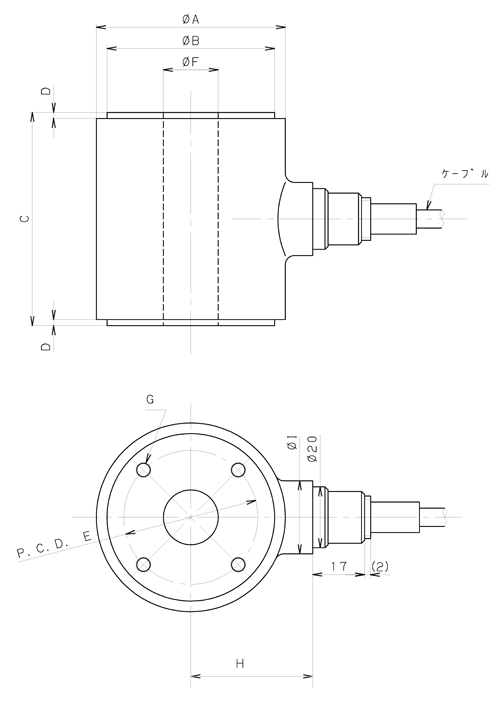

| 定格容量 | φA | φB | C | D | φE | φF | G | H | φJ | K | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5kN | 510kgf | 40 | 35 | 50 | 1 | 24 | 10 | 2×4-M4 深さ8 | 25 | 26 | 29 |
| 10kN | 1.02tf | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5 深さ8 | 35 | 26 | 40 |
| 20kN | 2.04tf | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5 深さ8 | 35 | 26 | 40 |
| 30kN | 3.06tf | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5 深さ8 | 35 | 26 | 40 |
| 50kN | 5.1tf | 62 | 55 | 70 | 2 | 44 | 18 | 2×4-M5 深さ8 | 35 | 26 | 40 |
| 100kN | 10.2tf | 62 | 55 | 80 | 2 | 44 | 18 | 2×4-M5 深さ8 | 40 | 26 | 40 |
| 200kN | 20.4tf | 88 | 80 | 100 | 2 | 60 | 20 | 2×4-M8 深さ12 | 50 | 26 | 53 |
| 300kN | 30.6tf | 100 | 90 | 120 | 2 | 70 | 20 | 2×4-M8 深さ15 | 60 | 26 | 59 |
| 单元 | 额定容量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 否 | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| 千牛 | 1 | 2 | 3 | 5 | 10 | 20 | 三十 | 50 | 100 | 200 | 300 | 500 | 1000 |
| 额定容量 | 固有频率 | 重量（大约） | |
|---|---|---|---|
| 5千牛 | 510公斤力 | 13.2kHz | 0.3公斤 |
| 10千牛 | 1.02tf | 8.2kHz | 0.95公斤 |
| 20千牛 | 2.04tf | 10.9kHz | 1.0公斤 |
| 30千牛 | 3.06tf | 8.0千赫 | 1.0公斤 |
| 50千牛 | 5.1tf | 13.5千赫 | 1.0公斤 |
| 100千牛 | 10.2tf | 19.0千赫 | 1.3公斤 |
| 200千牛 | 20.4tf | 10.0千赫 | 2.9公斤 |
| 300千牛 | 30.6吨 | - | - |
| 模型 | TC-KR(T)-G |
|---|---|
| 允许过载 | 120% 钢筋混凝土 |
| 额定功率 | 1毫伏/伏±1% |
| 线性 | 0.5% 反渗透 |
| 滞后 | 0.5% 反渗透 |
| 重复性 | 0.1% 反渗透 |
| 允许施加电压 | 18伏 |
| 输入端电阻 | 700Ω±7Ω / 350Ω±3.5Ω (仅 5kN) |
| 输出端电阻 | 700Ω±7Ω / 350Ω±3.5Ω (仅 5kN) |
| 绝缘电阻 | 2000MΩ以上(DC50V) |
| 补偿温度范围 | -10℃～70℃ |
| 允许温度范围 | -20℃～100℃ |
| 零点温度效应 | 0.1%反渗透/10℃ |
| 温度对输出的影响 | 0.1%RC/10℃ |
| 电缆 | φ6、6芯屏蔽机器人电缆，3m直连，散端 |
| 固定方法 | 螺丝孔 |
| 阀体材质 | 镍铬钼钢 |
| 兼容TEDS | 内置 |
