日本进口yamada山本NDP-H50BSC的隔膜泵
产品型号：NDP-H50BSC
产品品牌：日本山田yamada
产品简介：
完全自吸式，可高效泵出流体，无需泵入。
安全结构不需要防爆措施，因此可以在任何地方使用。NDP
-H50系列的公称直径为2英寸（50毫米），最大流量约为460升/分钟。
最大固体尺寸为8毫米或更小。
日本进口yamada山本NDP-H50BSC的隔膜泵
■ 适用于高排气压力和低速运行
实现了业界的吐出压力0.85MPa，低速运转时也能实现稳定的行程。
■ 扩大使用压力范围
低压运转可减轻对材料的负荷。
■ 减少驱动空气损失的规格
采用可实现节能效果并提高材料压入压力的规格。
◆机械开关
| 实现低压、低速运转、推入高压 |

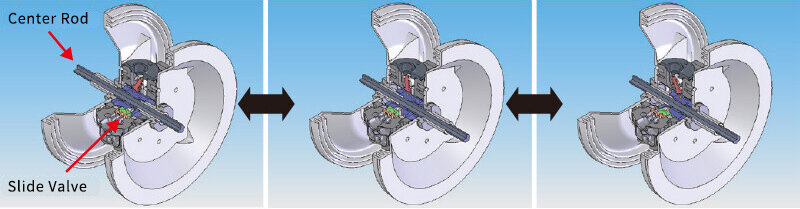

通过与左右隔膜片连接的中心杆联动的滑阀的动作，实现隔膜片的左右行程和可靠的切换操作。 |
| 阀体材质 | 答：铝合金 （ADC12/AC4C-T6） | S: 不锈钢 （SCS14） | F: 铸铁 （FC250） | P: GF聚丙烯 （PP-GF） | |
| 隔膜材质 | |||||
| C: 氯丁橡胶 (CR) | NDP-H50BAC （854402） | NDP-H50BSC （854418） | NDP-H50BFC （854441） | NDP-H50BPC （854457） | |
| N：丁腈橡胶 （NBR） | NDP-H50BAN （854403） | NDP-H50BSN （854419） | NDP-H50BFN （854442） | NDP-H50BPN （854458） | |
| E. 三元乙丙橡胶 | NDP-H50BAE （854404） | NDP-H50BSE （854420） | NDP-H50BFE （854443） | NDP-H50BPE （854459） | |
| 氟橡胶 (FKM) | NDP-H50BAV （854405） | NDP-H50BSV （854421） | NDP-H50BFV （854444） | NDP-H50BPV （854460） | |
| 材质：聚四氟乙烯 | NDP-H50电池 （854406） | NDP-H50BST （854422） | NDP-H50BFT （854445） | NDP-H50BPT （854461） | |
| H：Hytrel（R） （TPEE） | NDP-H50BAH （854407） | NDP-H50BSH （854423） | NDP-H50BFH （854446） | NDP-H50BPH （854462） | |
| S：Santoprene(R) （TPO） | NDP-H50BAS （854408） | NDP-H50BSS （854424） | NDP-H50BFS （854447） | NDP-H50BPH （854462） | |
| 热熔胶：Hytrel(R) (TPEE) | NDP-H50BAH/T （854409） | NDP-H50BSH/T （854425） | NDP-H50BFH/T （854448） | NDP-H50BPH/T （854464） | |
| 接液部件材质 | |||||
| 球阀 | NDP-H50B○H/T：PTFE 其它：与隔膜材质相同 | ||||
| 阀座 | NDP-H50BAT：A5056 其他：与振膜材质相同 | NDP-H50BST：SUS316 其它：与隔膜材质相同 | NDP-H50BFT：SUS316 其它：与隔膜材质相同 | 聚丙烯 | |
| 阀塞 | 与本体材质相同（一体型） | ||||
| 中心盘 | A5056 | SUS316 | SS400 | PP-GF SCS13(嵌件材质) | |
| 规格 | |||||
| 公称通径 | 2英寸（50毫米） | ||||
| 材料连接 | 吸气口 | JIS 法兰 10K 50A 相当 | RC2 | JIS 法兰 10K 50A 相当 | |
| 卸料口 | |||||
| 空气连接 | 供给港 | Rc 3/4 (带气阀) | |||
| 排气口 | Rc 3/4 (带气阀) | ||||
| 供气压力 | NDP-H50B○T：0.15～0.7 MPa *1 其他：0.1～0.85 MPa *1 | NDP-H50BPT：0.15～0.7 MPa *1 其他：0.1～0.7 MPa *1 | |||
| 排气压力 | NDP-H50B○T：0.7MPa 其他：0.85MPa | 0.7兆帕 | |||
| 排水/循环 | 氟树脂隔膜片：1.3L*2 其他隔膜片：3.5L*2 | ||||
| 流速 | 氟树脂隔膜片：340 L/min *3 其他隔膜片：460 L/min *3 | 氟树脂隔膜片：320 L/min *3 其他隔膜片：460 L/min *3 | |||
| 空气消耗量 | 氟树脂隔膜片：4000L/min（ANR） 其他隔膜片：4500L/min（ANR） | 氟树脂隔膜片：4500L/min（ANR） 其他隔膜片：4000L/min（ANR） | |||
| 固体尺寸 | 8毫米 | ||||
| 吸头提升 | NDP-H50B○T: 3米 其他: 5米 | ||||
| 净重 | NDP-H50BAT：33.5 千克 其他：35.2 千克 | NDP-H50BST：54.0 千克 其他：57.5 千克 | NDP-H50BFT：58.5 千克 其他：62.0 千克 | NDP-H50BPT：32.5 千克 其他：34.0 千克 | |
※1 泵体为树脂制时的供给气压取决于液体的温度。
※2 排水量为大致值，根据使用条件等会有所不同。
※3 流量是显示泵容量的值。建议选择留有余地的尺寸，并考虑对隔膜寿命的影响。
