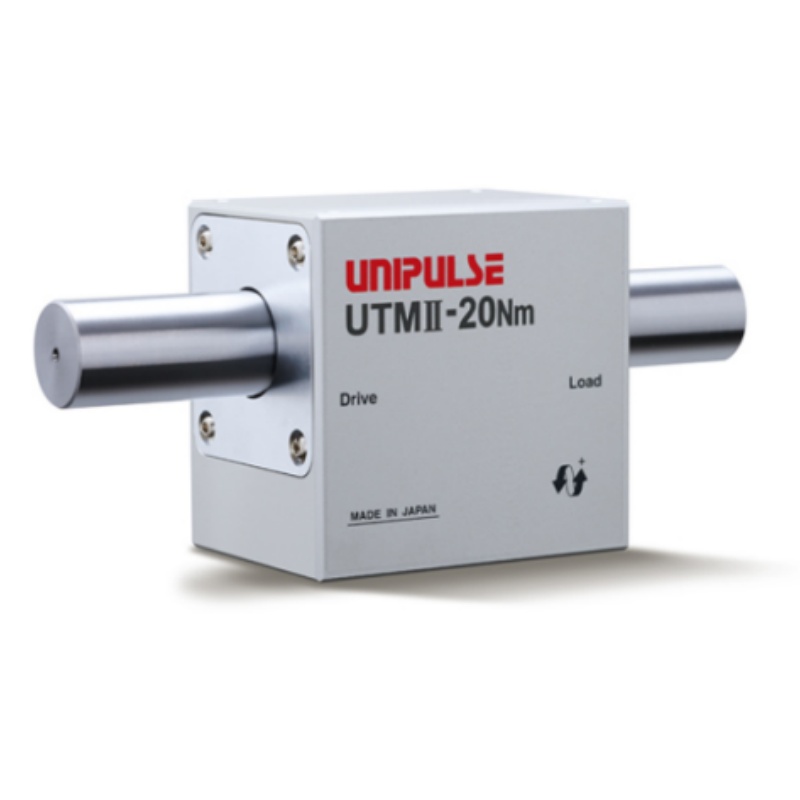

UTMⅡ/UTMⅡ(R) - 旋转扭矩传感器
产品型号：UTMⅡ/UTMⅡ(R)
产品品牌：UNIPLUS
产品简介：
非线性0.03%、稳定性好
备有1/10000的分辨率，并实现零点稳定。
非接触式、无需电刷更换
没有电刷等接触部分，不需要定期维护和更换零件。
允许转速范围 25000 rpm（0.05 ～ 10Ｎｍ）
起动扭矩小
起动扭矩非常小，只有0.00001 Nm（UTMⅡ-0.05Nm）
扭矩值±5 V电压输出
同时检测扭矩和转速
UTMⅡ/UTMⅡ(R) - 旋转扭矩传感器
?一、基础参数?
?测量范围与型号?
微小扭矩：0.05Nm、0.1Nm、0.2Nm、0.5Nm、1Nm、2Nm、5Nm、10Nm
中高扭矩：20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm?
?全量程覆盖?：0.05Nm 至 10000Nm，按需分档。
?型号标注?：
UTMⅡ-[量程]Nm（例：UTMⅡ-100Nm）??机械结构?
?尺寸与轴径?：
?连接选项?：标配无键槽，部分型号可选旋转编码器或键槽（如5Nm–10Nm）?
?二、电气与性能特性?
?电气参数?
模拟输出：±5V DC（负载电阻≥2kΩ）?
脉冲输出：1转/4脉冲（开路集电极，额定DC 30V/10mA）?
?电源?：DC 24V ±15%，功耗≤150mA?
?输出信号?：
?通信接口?：RS-232C（需适配仪表如TM301/500）?
?关键性能?
高转速型号：25,000 rpm（0.05Nm–10Nm）?
低转速检测：小0.25Hz（15rpm）?
?精度?：非线性误差≤0.02% FS，温漂≤0.01%/℃?
?响应频率?：1kHz（扭矩信号），脉冲输入支持50kHz?
?过载能力?：允许500% FS瞬时过载?
?转速范围?：
?起动扭矩?：低0.00001Nm（0.05Nm型号）?
?三、环境与功能?
?环境适应性?
工作温度：-10℃ ~ +50℃?
防护设计：非接触式无滑环结构，免维护?
?高级功能?
峰值保持、波形分析（需TM500仪表）?
SD卡存储、报警输出（过载/量程异常
?多参数同步?：实时测量扭矩、转速、机械功率?
?数据扩展?：峰值保持、波形分析（需TM500仪表）?
SD卡存储、报警输出（过载/量程异常）?
