您当前的位置：首页 > 产品展示 > 物理力学测量仪器 > 扭力计 > UTMⅡ(W)(WR) - 四方头轴型扭矩传感器

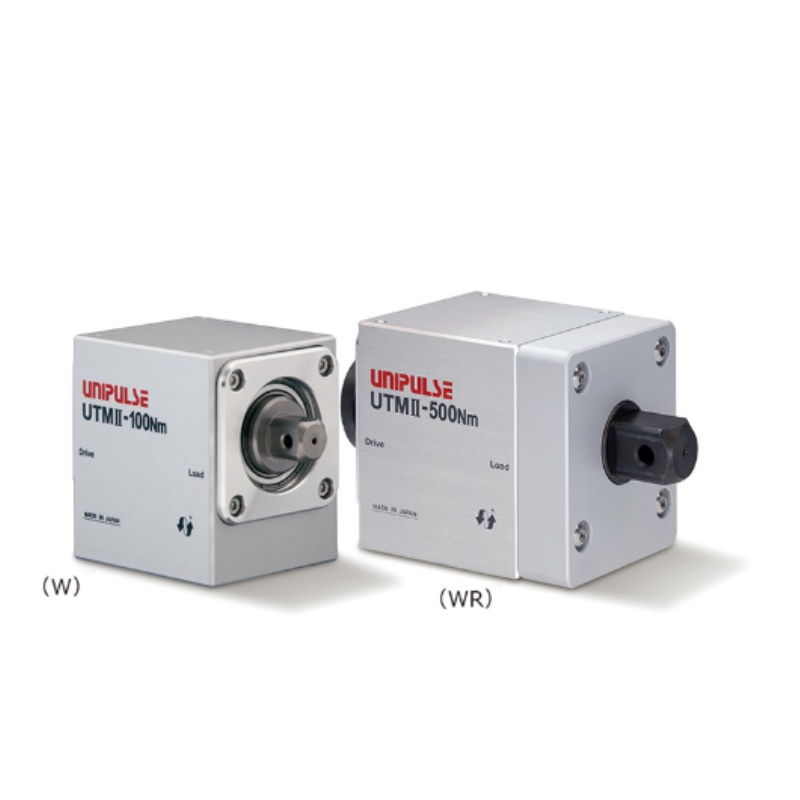

UTMⅡ(W)(WR) - 四方头轴型扭矩传感器
产品型号：UTMⅡ(W)(WR)
产品品牌：UNIPLUS
产品简介： 适用于扳手等螺母螺纹紧固装置、工具的扭矩管理。 利用UTMⅡ的响应性，可测拧紧过程中的扭矩。 与便携式专用仪表TM400搭配使用，可用于作现场的简易校准装置。 扭矩管理：UTMⅡ（W） 扭矩+角度管理：UTMⅡ（WR） 容量10 N m/ 20 N m/ 50 N m/ 100 N m/ 500 N m 此产品不适合用在气动扳手（手持式）扭矩测定。

UTMⅡ(W)(WR) - 四方头轴型扭矩传感器


?一、型号定义与适用范围?

  1. ?型号区分?

    • ?UTMⅡ(W)?：基础四方头轴型，专攻扭矩测量

    • ?UTMⅡ(WR)?：增加旋转编码器选件，同步测量?扭矩+角度

    • ?型号标注?：UTMⅡ-[量程]Nm(W) 或 UTMⅡ-[量程]Nm(WR)（例：UTMⅡ-100Nm(W)）?

  2. ?量程范围?

    型号覆盖量程
    标准四方头轴10Nm、20Nm、50Nm、100Nm、500Nm

    ?? ?限制?：不适用于气动扳手（冲击式工具）扭矩测定?

?二、机械与电气特性?

  1. ?机械设计?

    • ?轴头结构?：四方头轴设计，直接适配扳手、螺丝刀等紧固工具接口?

    • ?核心优势?：非接触式无滑环，免维护，无电刷磨损风险?

  2. ?电气参数?

    参数数值
    电源输入DC 24V ±15%
    消耗电流≤150mA
    模拟输出±5V DC（负载≥2kΩ）
    脉冲输出1转/4脉冲（开路集电极）
    过载能力500% FS瞬时过载
    工作温度-10℃ ~ +50℃?

?三、性能与功能亮点?

  1. ?动态测量能力?

    • ?响应频率?：1kHz，支持高速扭矩变动捕捉（如螺丝拧紧过程瞬态分析）?

    • ?角度同步?（仅WR型）：通过旋转编码器实现扭矩-角度曲线实时生成，用于拧紧工艺质量控制?

  2. ?便携式应用?

    • 扭矩峰值保持

    • 角度对应扭矩波形显示

    • 现场校准数据存储?


    • ?配套仪表?：专用便携仪表TM400，支持：

      扭矩峰值保持

    • 角度对应扭矩波形显示

    • 现场校准数据存储?
